Specificații
|
Parametru |
Caietul de sarcini |
|---|---|
|
Standard |
DIN EN ISO 13337:2009 |
|
Tip de produs |

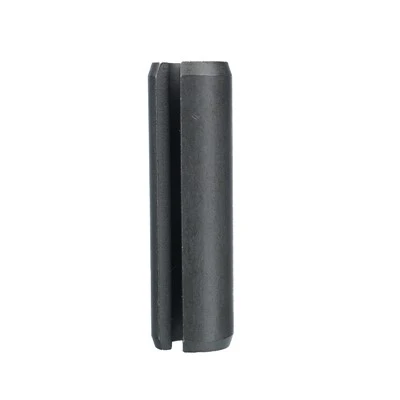

Știft cu arc cu fante, utilizare ușoară |
|
Proiecta |
Corp cilindric cu fantă longitudinală |
|
Diametrul nominal |
2–50 mm |
|
Diametre standard |
2, 2.5, 3, 3.5, 4, 4.5, 5, 6, 8, 10, 12, 13, 14, 16, 18, 20, 21, 25, 28, 30, 35, 40, 45, 50 mm |
|
Materiale |
Oțel, oțel inoxidabil austenitic, oțel inoxidabil martensitic |
|
Lungime |
Lungimi standard conform ISO 13337 |
|
Toleranță la lungime |
L Mai mic sau egal cu 10 mm: ±0,25 mm; 10 < L Mai mic sau egal cu 50 mm: ±0,5 mm; 50 < L Mai mică sau egală cu 200 mm: ±0,75 mm |
|
Toleranță recomandată la gaură |
H12 |
|
Starea suprafeței |
Finisaj natural cu lubrifiant de protecție, dacă nu se convine altfel |
|
Test de rezistență la forfecare |
Conform ISO 8749 |
|
Personalizare |
Alte materiale și cerințe de produs prin acord |
Rezistența la forfecare și performanța portantă
Rezistență dublă la forfecare
Standardul specifică cerințele minime de rezistență la forfecare dublă pentru dimensiunile și materialele aplicabile ale știfturilor. Aceste valori îi ajută pe ingineri să evalueze potrivirea știfturilor pentru îmbinările mecanice.
Selectarea sarcinii pe baza diametrului
Diametrele mai mari ale bolțurilor oferă, în general, o rezistență mai mare la forfecare. Cu toate acestea, selecția finală ar trebui să ia în considerare și rezistența componentelor de împerechere și grosimea materialului disponibil.
Considerații de proiectare a îmbinării
Alinierea găurilor, suprafețele de susținere, spațiul liber al componentelor și distribuția sarcinii pot afecta performanța reală. Îmbinările proiectate corespunzător ajută la reducerea încărcării neuniforme și a defecțiunii premature a știfturilor.
Verificare specifică aplicației
Pentru ansamblurile expuse la încărcări repetate, impact sau vibrații, cumpărătorii ar trebui să evalueze condițiile de funcționare în plus față de cerințele minime de forfecare ale standardului.
Inspecția calității și consistența în producție
Inspecție dimensională
Verificați diametrul nominal, lungimea știftului, dimensiunile legate de fante, geometria teșirii și toleranțele aplicabile față de specificațiile convenite.
Verificarea materialului
Confirmați categoria de material specificată și cerințele relevante de material. Acolo unde este necesar, documentația materialului poate fi convenită înainte de producție.
Verificări vizuale de calitate
Verificați dacă există fisuri vizibile, bavuri, deformare și defecte de suprafață care ar putea afecta performanța de manipulare, inserare sau asamblare.
Testare mecanică și control lot
Acolo unde este specificat, verificați performanța mecanică utilizând metoda de testare aplicabilă și criteriile de acceptare convenite. Înregistrările de identificare și inspecție a loturilor pot sprijini trasabilitatea și comenzile repetate.
FAQ
Cum aleg lungimea corectă a unui știft cu arc cu fante?
Lungimea necesară depinde de grosimea componentelor care se îmbină, spațiul disponibil de instalare și dacă știftul trebuie să se așeze la același nivel cu sau să se extindă dincolo de suprafața componentei. Verificați desenul de ansamblu și dimensiunile standard aplicabile înainte de a comanda.
Pot fi instalați știfturi cu arc cu fante în găuri oarbe?
Da, cu condiția ca orificiul să aibă suficientă adâncime și metoda de instalare să permită știftului să atingă poziția dorită. Adâncimea găurii ar trebui să țină cont de lungimea știftului și de spațiul necesar pentru introducerea corectă. Designul ansamblului ar trebui să ia în considerare și modul în care știftul va fi îndepărtat dacă este necesară întreținere viitoare.
Știfturile cu arc cu fante ISO 13337 necesită găuri filetate?
Nu. Ştifturile cu arc cu fante sunt în general instalate în găuri simple de dimensiuni adecvate. Structura lor elastică creează contact radial cu peretele găurii, astfel încât firele nu sunt în mod normal necesare pentru reținere.
Pot știfturile cu arc cu fante să înlocuiască știfturile?
Nu în fiecare aplicație. Știfturile cu arc cu fante asigură reținere elastică, în timp ce știfturile solide sunt selectate în mod obișnuit acolo unde sunt necesare locații rigide și control pozițional apropiat. Alegerea depinde de toleranțele de aliniere, proiectarea îmbinării, încărcarea și dacă deformarea elastică este acceptabilă.
